2 ans de travail, 80 % de matériel de récupération, 100% de folie
Un monstre de précision et de technologie, développé et construit avec environ 80% de matériel destiné à la poubelle... Un exercice qui a provoqué qulques bonnes migraines et prises de tête, mais un resultat inespéré.
Un aperçu du monstre
Les diverses données de la WSP 5000/500
En résumé, voici le pédigré de la bestiole:
Surface utile
- X (largeur) : 500mm
- Y (Longueur): 4800mm
- Z (hauteur): 650mm
Commande numérique et gestion automatisée:
- système CNC basé sur une technologie arduino UNO (c'est minuscule...)
- Gestion CNC sur écran tactile, avec accès à distance sur tablette
- Gestion des énergies et sécurité: Siemens S7 avec écran de contrôle
Les diférentes fonctions
Afin de pourvoir à chaque étape du process de fabrication d'une wood board, j'ai incorporé plusieures fonctions rapidement interchangeables à cette machine à "tout" faire.. (ou presque)
Laser CO2, 100w
Principalement utilisé pour la découpe des pièces internes de la planche (squelette) il permet egalement de faire de la gravure sur certains métaux, moyennant une petite préparation.
Fraiseuse 2.4KW
Cette puissante fraiseuse permet autant de faire de la découpe dans des pièces de bois massif, que d'effectuer des gravures de précision ( de l'ordre du 1/100 de mm)

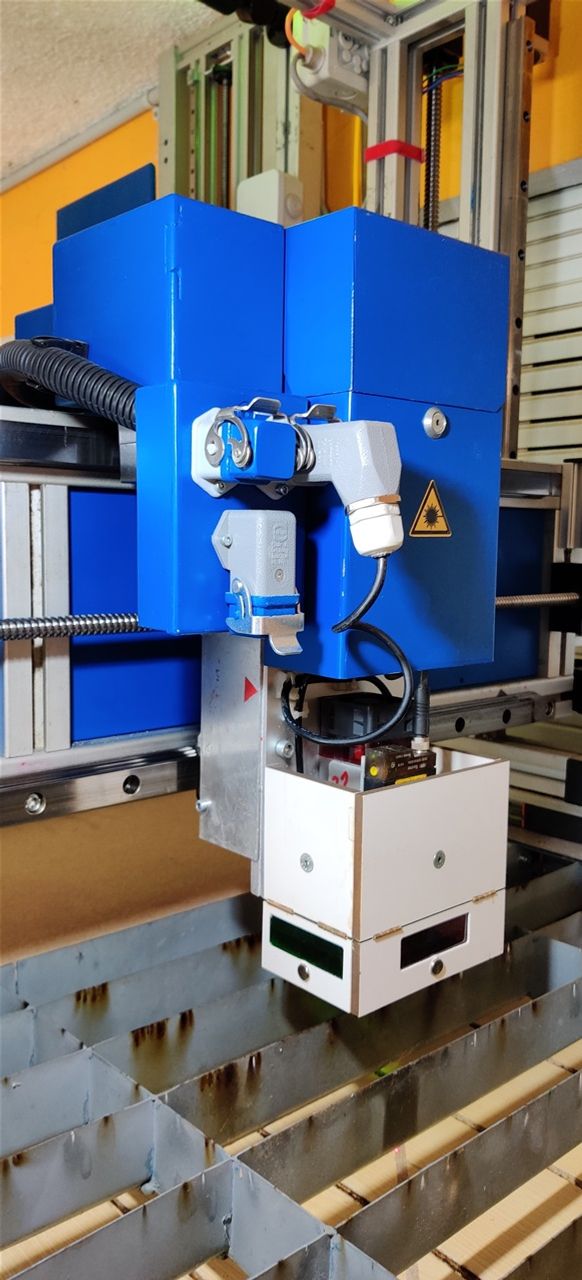

Laser LED 80W optique
Malgré sa petite taille, il a tout d'un grand..👍 Permet quelques découpes et surtout une grande precision dans certaines gravures. Principalement utilisé pour le profilage des lattes de couverture des planches (sur 4.5m)
Scie circulaire
Elle a pour seule fonction de débiter les lattes de couverture de la plance avec une précision de +/- 0.1mm d'épaisseur

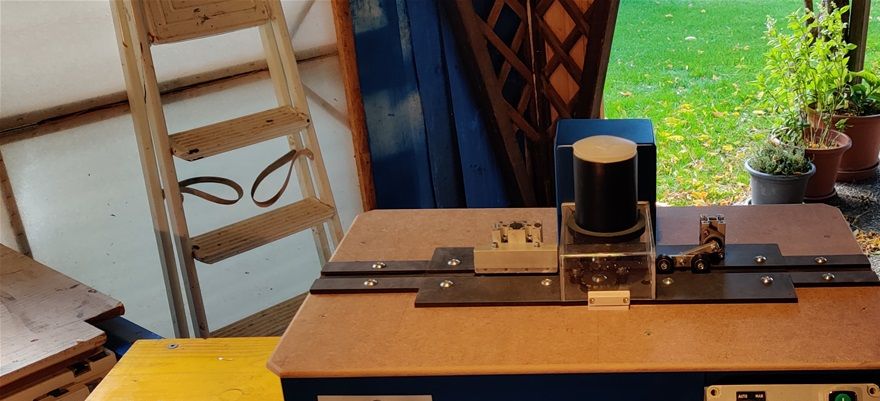

Profileuse d'arrêtes
J'ai dû développer une petite profileuse, afin de fraiser les tranches des lattes de couverture, afin d'assurer un assemblage optimum.
Rotary pour gravure d'objets cylindriques
Afin de pouvoir graver des objets cylindriques, j'ai développé ce rotary, et comme d'habitude,
à partir de 90% de matériel de récupération
5 mètres de long.... Pourquoi?
Juste pour y glisser délicatement la nouvelle venue
